Чому Boeing 777X має такий великий розмах крил

У секторі комерційної авіації за останні роки було мало інновацій, настільки ж радикальних, як складні законцівки крил Boeing 777X , коли справа доходить до конструкції крил. Першим комерційним авіалайнером з вінглетами, трикутними огорожами на законцівках крил, які можна було побачити на деяких літаках Airbus того часу, був Airbus A310-300 , який використовував їх з 1985 року. З того часу еволюція вінглетів продовжилася, і з'явилося багато конструкцій, але складні законцівки крил, що використовуються на 777X, є першими у своєму роді в цьому секторі.

Складані законцівки крил є цікавою особливістю, оскільки в розкладеному вигляді вони дозволяють літаку скористатися перевагами широких крил під час польоту, такими як збільшення підйомної сили та краща паливна економічність. У складеному вигляді вони забезпечують кращу маневреність на землі та дозволяють літаку проходити через ворота, які інакше були б доступні лише літакам з вужчим розмахом крил. 777X може довести, що концепція складних крил – це спосіб для великих комерційних авіалайнерів отримати найкраще з обох світів.

Який розмах крил у 777X?

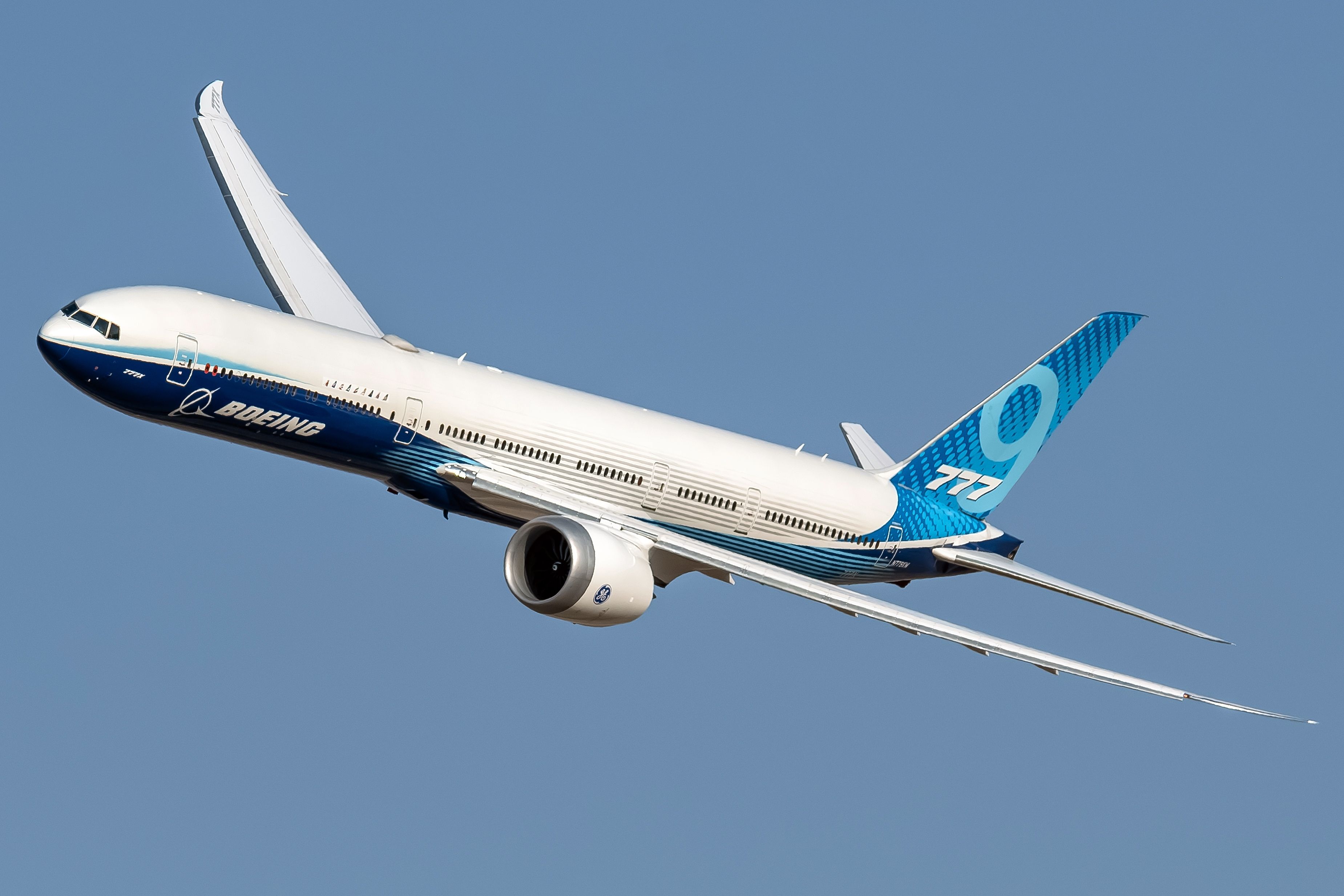

Майбутній комерційний випуск 777X викликає інтерес з моменту його презентації у 2019 році. Однією з найбільш помітних особливостей цього далекомагістрального, широкофюзеляжного двомоторного реактивного лайнера можуть бути його складні законцівки крил. У складеному вигляді літак має розмах крил 212 футів 9 дюймів (64,85 метра), але в розкладеному вигляді його розмах крил становить 235 футів 5 дюймів (71,75 метра), повідомляє Boeing .

Функція складних крил раніше використовувалася лише в легких літаках загальної авіації та військових літаках, що дозволяло зберігати їх у вужчих місцях для зберігання. Так само ця функція дозволяє 777X розміщуватися у вужчих воротах в аеропортах, що робить можливим завантаження з більшої кількості місць. Для аеропортів та авіакомпаній це бажана функція, оскільки чим більше воріт можна паркувати, тим легше його розмістити.

За даними Business Insider, ключовими питаннями під час проектування 777X були спрощення наземних переміщень та відкриття більшої кількості воріт для доступу , оскільки ширші крила літака не могли поміститися в ворота ICAO Code E, як його попередник, Boeing 777, розмах крил якого не перевищує 212 футів 7 дюймів (64,80 метра). У складеному вигляді менший розмах крил 777X дозволяє літаку використовувати ті ж ворота.

Що пропонує 777X?

Складані крила 777X не лише зручні для маневрів на землі в аеропорту, але й надають літаку значних переваг у льотних характеристиках під час польоту та зльоту. У розкладеному вигляді крила 777X на 7,6 метра довші, ніж у 777, що дозволяє створювати більшу підйомну силу. За даними Boeing, це підвищує ефективність, і в результаті 777X має приблизно на 10% менше палива порівняно з конкуруючими широкофюзеляжними літаками.

Для порівняння, найбільший розмах крил серед усіх комерційних реактивних лайнерів належить Airbus A380 , його розмах становить 79,75 метра (261,8 фута). A380 — це величезний двопрохідний двопалубний літак з максимальною сертифікованою місткістю 853 пасажири. 777X також має два проходи , але набагато менший салон, вміщуючи загалом 395 пасажирів у випадку коротшого варіанту 777-8 та 426 пасажирів у випадку 777-9.

Технічні характеристики комерційних варіантів 777X
777-8	777-9
Місця (конфігурація з 2 класами)	395	414–426
Довжина	232 фути 6 дюймів	251 фут 9 дюймів
Розмах крил	235 футів 5 дюймів (розкладений), 212 футів 9 дюймів (складений)
Площа крила	5 562 кв. фути
Висота	63 фути 11 дюймів	64 фути 7 дюймів
Діапазон	8 745 морських миль (16 190 км)	7 285 морських миль (13 500 км)
Максимальна злітна вага	775 000 фунтів
Місткість палива	52 136 галонів США
Двигуни	2 двигуни General Electric GE9X-105B1A тяга 110 000 фунтів-сили (489 кН) кожен

Boeing 777 попереднього покоління був відомий своїми щільними 10-рядними сидіннями та вузькими проходами, але завдяки редизайну салону, інтер'єр 777X був збільшений на додаткові чотири дюйми. Незважаючи на металевий корпус, 777X матиме нижчу висоту салону, ніж його попередник, подібно до Airbus A350, із зволожувачами повітря як опцією. Ще однією перевагою для пасажирів є те, що нові двигуни GE9X набагато тихіші, ніж у попередника.

Нове крило та двигун добре працюють разом

На відміну від корпусу літака, крило 777X виготовлене переважно з легких вуглецевих композитних матеріалів. Аеродинамічне та велике крило було спеціально розроблене для цього літака та базується на крилі 787. Воно має більшу площу та ширший розмах, ніж крило оригінального 777, що, як було показано, значно покращує спалювання палива. Воно настільки ефективне, що двигуни 777X потребують нижчої тяги, ніж двигуни існуючих моделей 777, зберігаючи при цьому той самий або кращий рівень продуктивності.

Ефективність нового крила також дозволила Boeing внести деякі зміни в якість експлуатації двигуна General Electric GE9X , який використовується виключно на цьому літаку. Двигун має високий коефіцієнт бициклінгу зовнішнього та внутрішнього повітря 10:1, подібний до двигунів General Electric GEnx на Boeing 787. Хоча GE9X більший за турбовентиляторний GE90, він має менше лопатей вентилятора, що спрощує обслуговування. Використання передових матеріалів, таких як керамоматричні композити (КМК), також дозволяє GE9X працювати сильніше.

Хоча двигуни GE9X розраховані на 110 000 фунтів сили при постачанні з 777X, ці двигуни здатні на набагато більше, оскільки GE9X встановив новий світовий рекорд , видаючи тягу в 134 300 фунтів у 2017 році. Авіаційні двигуни зазвичай працюють на тязі нижче максимальних значень, щоб зменшити знос і ризик несправності. Однак вони рідко розраховані на тягу більше ніж 24 300 фунтів нижче, що призводить до зниження витрат на технічне обслуговування в довгостроковій перспективі та зменшення викидів.

Розумний дизайн складних законців крил

Закінчувальники крил набагато більші, ніж здаються, кожен має висоту 3,3 метра. Як видно на фотографії вище, закінчувальники крил кріпляться до крила за допомогою шарніра, що з'єднується між собою, що майже нагадує пальцеподібне або коробчасте з'єднання в деревообробці. Виступи трохи виступають під крило, коли кінчик складений. Ці гнізда зникають у крилі, коли кінчик розкладений, і фіксуються на місці відповідними стрижнями, забезпечуючи достатню жорсткість, щоб кінчик витримував навантаження під час польоту.

Це було б неефективно, але 777X все одно буде більш ніж здатний літати зі складеними кінчиками крил. Хоча винищувачі зазвичай мають значно більшу підйомну силу, що створюється формою їхнього корпусу, було кілька прикладів літаків, що літали зі складеними набагато більшими частинами крил, як це було видно на прикладі F-4 Phantom та F-8 Crusader , обидва з яких обговорювалися в темах Reddit на цю тему.

Складані законцівки крил 777X можуть бути не такими амбітними, як у вищезгаданих винищувачів, з точки зору того, наскільки велика частина крила складається. Тим не менш, їхня поява може стати початком чогось нового в галузі комерційної авіації, і комерційні авіалайнери можуть навіть почати мати більші складні частини крил. З огляду на обмежений простір в аеропортах, складні крила можуть стати популярним способом досягнення більш ефективних далекомагістральних перельотів, а також дозволяючи використовувати існуючу інфраструктуру виходів на посадку.

Як екіпаж керує складними законцівками крил?

Згідно з темою aviation.stackexchange.com, в якій запитували, як екіпаж керує складаними законцівками крил 777X, на верхній панелі в кабіні є перемикач керування, який можна використовувати для висування та складання законців крил за потреби. Цей перемикач дозволяє екіпажу вручну розкладати або складати законцівки крил літака на землі перед злетом або після посадки.

На схемі процедури використання цієї функції в дії, правильний порядок дій під час підготовки до зльоту полягає в тому, щоб підрулити до точки розширення аеропорту зі складеними закінцівками крил. Потім екіпаж вручну розкладає закінцівки крил за допомогою верхнього перемикача, процес, який відбувається протягом 20 секунд. До моменту досягнення літаком лінії короткого очікування, конфігурація літака перевіряється як така, що закінцівки крил розкладені. Стан закінцівок крил можна зчитати на дисплеї EICAS під вікном кабіни пілотів.

Однак під час посадки автоматизація допомагає складати закінцівки крил. Після дотику літака до землі закінцівки крил залишаються розкладеними. Коли швидкість літака відносно землі визначається нижче 50 вузлів, автоматизація G/S складає закінцівки крил протягом звичайних 20 секунд. Закінцівки крил будуть у складеному положенні до того, як літак в'їде на паралельну руліжну доріжку аеропорту.

Що люди думають про дизайн?

Як видно з обговорень на Reddit про складні законцівки крила 777X та те, як вони кріпляться до літака, фахівці погоджуються, що складні законцівки крила будуть корисними для розміщення літака в аеропортах:

«Як колишній працівник служби експлуатації аеропортів, я розумію, що площа, необхідна для паркування певного типу літака, є критично важливою в багатьох великих аеропортах з великою кількістю змін виходів на посадку на день. Чим більше виходів на посадку можна використовувати для паркування літака, тим легше його обслуговувати. Багато аеропортів не обслуговують рейси A380 або 787, 777, оскільки всі вони потребують реконструкції приміщень або нового будівництва, щоб зробити їх придатними. Авіакомпанії не платитимуть за це мільйони доларів, тому аеропорту потрібно вирішити, чи є економічне обґрунтування витрат».

Хоча складання лише кінчиків крил може здатися незначним у порівнянні із загальним розмахом крил, коментатор далі наголосив, наскільки великою може бути різниця у цьому випадку, коли сумарний зменшений розмах крил до 22 футів:

«Про такі модифікації ще не так багато років тому було щось нечуване, але щойно вони почалися, будівельники зрозуміли, наскільки кращою буде сприйняття нової моделі, з невеликим зменшенням займаної площі. Дуже часто різниця в дюймах між встановленням на ворота та ні».

Скільки дверей можуть відкрити складні законцівки крил для 777X, буде питанням співвідношення витрат і вигод, щоб визначити, чи новіші моделі в майбутньому також наслідуватимуть це конструкторське рішення. Хоча станом на травень 2025 року було поставлено 1757 літаків сімейства 777, за даними Boeing , наразі було побудовано лише чотири літаки 777X. Коли 777X нарешті почне постачатися, що очікується у 2026 році, високі показники продажів і широке використання, безумовно, допоможуть продемонструвати реальні переваги цієї функції.
